斜床身數控車床

排刀機

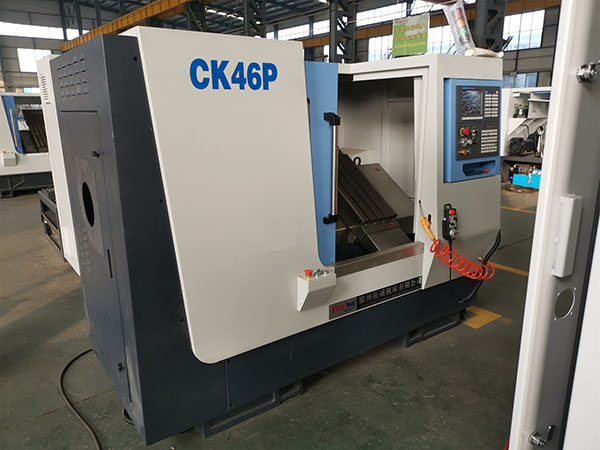

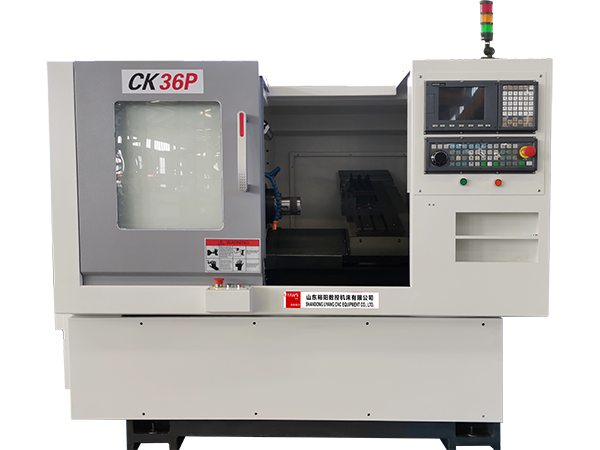

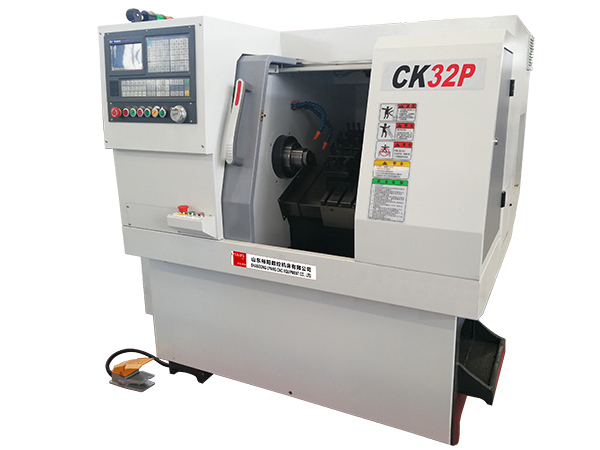

CK32P / CK36P / CK46P 排刀機為X、Z兩軸伺服控制半閉環式斜床身數控車床,結構及外形尺寸緊湊合理,主軸為伺服電機驅動。能夠?qū)崿F(xiàn)對各種材料軸類,盤類等零件的外圓、端面、螺紋的車削,鉆孔等多種工序加工,適合于小型零件的高效加工制造。




基本配置:

廣數GSK980TDI系統

精密預拉伸滾珠絲杠

液壓筒夾

排刀

伺服電機

自動潤滑系統

自動冷卻系統

全防護罩

Standard Accessories

ControllerGSK980TDI

High precision pre-tension ball screw

Hydraulic Collet Chuck

Gang Tool

Servo main motor

Auto lubrication system

Auto Cooling system

Full splash cover

可選配置:

FANUC、SIEMENS等其他系統

8工位液壓刀塔

6寸液壓卡盤

排屑機

送料機

Optional Accessories

FANUCSIEMENS or other brand controller

8T Hydraulic Turret

6Hydraulic chuck

Chain Type Chip Conveyor

Bar Feeder



Specifications

Specifications

CK32P

CK36P

CK46P

床身上最大回轉直徑

Max. Swing diamenter over bed

320mm

360mm

460mm

溜板上最大回轉直徑

Max. Swing over carriage

120mm

120mm

170mm

最大切削長度

Max. Turning length

280mm

300mm

350mm

床身角度

Slant Bed

35°

35°

35°

主軸錐度

Spindle nose

A2-5

A2-5

A2-5

主軸轉速

Max Spindle speed

4000r/min

4000r/min

3500r/min

主軸通孔

Spindle bore

48mm

48mm

56mm

主電機功率

Spindle motor

3.7kw

5.5kw

5.5kw

X/Z 軸行程

X axis traverse

300/280mm

380/300mm

400/330mm

刀塔形式

Turret type

排刀Gang Tool

排刀Gang Tool

排刀Gang Tool

8工位8-pcs Turret

X/Z 快移速度

X axis rapid feed

2500mm/min

2500mm/min

1800mm/min

X/Z 定位精度

X/Z Positioning accuracy

0.006mm

0.006mm

0.016mm

X/Z 重復定位精度

X/Z Repositioning accuracy

0.003mm

0.003mm

0.006mm

機床重量

Machine weight

1250kg

1500kg

2400kg

機床尺寸

Machine size

2.1×1.6×1.7m

2.4×1.7×1.9m

2.3×1.7×2m
