立式加工中心

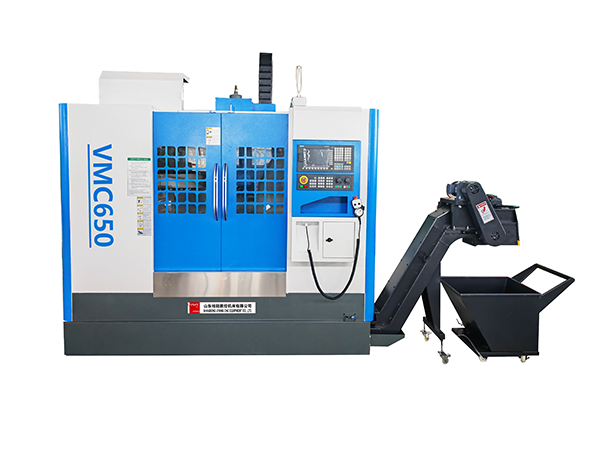

VMC640 & VMC650 是一款高精度，高性能三軸線軌加工中心，具有良好的主軸性能。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于小型零件的高效加工制造，對復雜、高精度零件的加工更顯其優越性。
機床優點：
?主要基礎件采用高剛性的鑄鐵結構，保證了基礎件的高剛性和抗彎減震性能.
?三軸進口滾柱線性導軌，高速位移，節省時間
?臺灣知名品牌高精度高強度的滾珠絲杠，無背隙，使用激光干涉儀檢測，保證機床的定位精度。
?采用臺灣知名品牌高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，
?機床外防護采用全封閉結構設計，安全可靠
|
基本配置 廣數GSK218M數控系統 斗笠刀庫 主軸吹氣系統 冷卻系統 自動潤滑系統 氣動系統 工作燈 三色報警燈 移動手脈 機床墊鐵 全防護罩 |
Standard Accessories: GSK218M controller Armless Tool Magazine (16T) Air blast system Auto Cooling system Auto Lubrication system Pneumatic system; Working light Tri-color alarm lamp MPG Sizing blocks Full splash guard |
|
可選配置： Fanuc，Siemens等其他系統 第四軸旋轉工作臺 機械手刀庫 主軸油冷 鏈?zhǔn)脚判紮C(jī)
|
Optional Accessories: Fanuc，Siemens or other controller; 4-th axis rotary table Arm type Tool magazine (24T) Oil cooling system Chain type chip conveyor |
|
技術參數 |
Specification |
Unit |
VMC640 |
VMC650 |
|
工作臺尺寸 |
Table size |
mm |
800×300 |
900×400 |
|
X/Y/Z 軸行程 |
X/Y/Z axis travel |
mm |
600/360/460 |
600/450/510 |
|
主軸鼻端到工作距離 |
Distance from spindle to work table |
mm |
100-560 |
120-580 |
|
主軸中心到立柱距離 |
Distance from spindle to column |
mm |
380 |
550 |
|
T 型槽尺寸 |
T slot size |
mm |
3×16×90 |
5×16×100 |
|
工作臺承重 |
Table load |
kg |
300 |
600 |
|
主軸轉速 |
Spindle speed |
rpm |
80-8000 |
80-8000 |
|
主電機功率 |
Spindle motor |
kw |
3.7/5.5 |
5.5/7.5 |
|
主軸錐度 |
Spindle taper |
|
BT30/BT40 |
BT40 |
|
主軸傳動形式 |
Spindle drive type |
|
Belt Drive |
Belt / Direct Drive |
|
X/Y/Z 快移速度 |
X/Y/Z rapid feeding |
m/min |
36×36×36 |
36×36×36 |
|
X/Y/Z 進給速度 |
X/Y/Z cutting feed rate |
m/min |
10×10×10 |
10×10×10 |
|
X/Y/Z 進給電機扭矩 |
X/Y/Z feed motor torque |
NM |
10/10/15 |
15/15/15 |
|
刀庫容量 |
Magazine capacity |
|
12T / 16T |
16T / 24T |
|
定位精度 |
Positioning accuracy |
mm |
±0.007 |
±0.007 |
|
重復定位精度 |
Repositioning accuracy |
mm |
±0.003 |
±0.003 |
|
機床尺寸 |
Overall Dimensions |
mm |
2000×2200×2250 |
2250×2300×2350 |
|
機床重量 |
Weight |
kg |
2500 |
4200 |
