立式加工中心

數控銑床

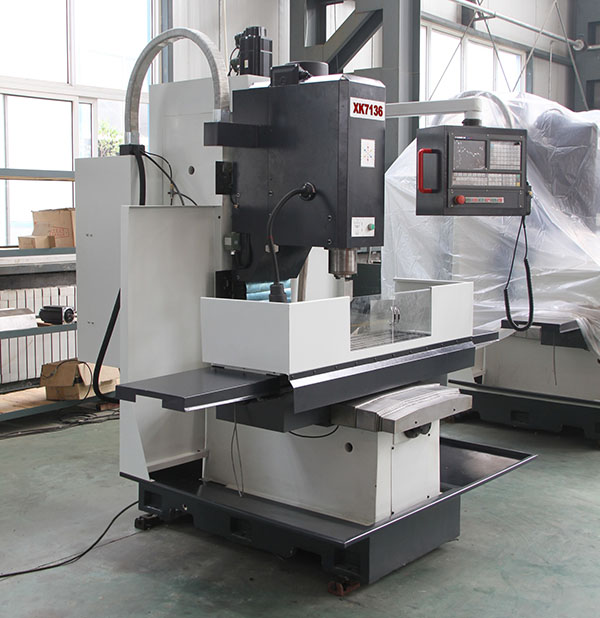

XK7136 數控銑床為X、Y、Z三軸伺服控制半閉環式數控銑床,結構及外形尺寸緊湊合理,主軸為伺服電機驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于汽車零部件、電器儀表、摩托車、工具、五金、電機等行業的零件加工,可用于中小批量零件的高效加工制造,對復雜、高精度零件的加工更顯其優越性,也可組成自動生產線進行大批量生產,保證零件的產品質量和高效的生產。

機床優點:

?主要基礎件采用高剛性的鑄鐵結構,保證了基礎件的高剛性和抗彎減震性能.

?X/Y/Z向?qū)к壐辟N耐磨塑帶耐磨性好

?X/Y/Z三個方向進給采用高精度高強度的滾珠絲杠,無背隙,出廠前使用激光干涉儀檢測,保證機床的定位精度。

?采用臺灣知名品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,

?機床外防護采用半封閉結構設計,經濟,安全可靠


基本配置

廣數GSK980MDI數控系統

主軸吹氣系統

冷卻系統

自動潤滑系統

氣動系統

工作燈

三色報警燈

移動手脈

機床墊鐵

半防護罩

Standard Accessories:

GSK980MDI controller

Air blast system

Auto Cooling system

Auto Lubrication system

Pneumatic system;

Working light

Tri-color alarm lamp

MPG

Sizing blocks

Semi splash guard

可選配置:

Fanuc,Siemens等其他系統

第四軸旋轉工作臺

斗笠刀庫

Optional Accessories:

FanucSiemens or other controller;

4-th axis rotary table

Armless type Tool magazine (16T)



技術參數

Specifications

Unit

XK7136

工作臺尺寸

Table size

mm

1250×360

工作臺承重

Table load

kg

700

X/Y/Z 軸行程

X axis travel

mm

900/400/550

X/Y/Z 導軌形式

X/Y/Z guideway type

X/Y/Z 矩形導軌block way

主軸鼻端到工作臺距離

Spindle nose to worktable

mm

50-650

主軸中心到立柱距離

Spindle center to column

mm

460

X/Y/Z 快移速度

Rapid speed of X/Y/Z axis

mm/min

5000/5000/4000

X/Y/Z 進給電機扭矩

X/Y/Z axis motor

N.m

10/10/15

X/Y/Z 滾珠絲杠

X/Y/Z axis ball screw

mm

3206/4006/4006

給進速度

Feeding speed

mm/min

1-2000

主軸轉速

Spindle speed

r/min

200-8000

主軸錐度

Spindle taper

BT40

最大刀架長度

Max. Tool length

mm

200

最大刀具重量

Max. Tool weight

kg

5

主電機功率

Main power

Kw

5.5

氣壓要求

Air pressure required

kgf/cm2

5-7

總電力要求

Electricity power required

KVA

15

定位精度

Positioning accuracy

mm

±0.016

重復定位精度

Repositioning accuracy

mm

±0.008

機床重量

N.W.

Kg

3000

機床尺寸

Overall dimensions

mm

2220×2200×2250
